产品名称：YTZ-150电位器式远传压力表
产品编号：151116-156
产品型号：
更新时间：2013.06.09
企业单位：安徽长远机电股份有限公司

更多产品图片：

产品详细介绍：

1、概述

   该电阻远传压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，有可输出相应的电信号。将输出的电信号传至远端的二次仪表上，以实现集中检测和远程控制。

2、结构原理

    本仪表由一个弹簧管压力表和一个滑线电阻式发送器等组成
    仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。

3、技术参数

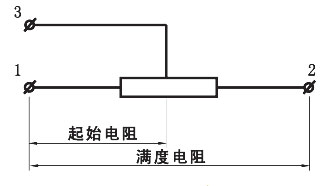

 电气参数

 电阻满量程：0-400Ω

 起始电阻值：≤20Ω

 满上限电阻值：≤360Ω

 接线端外加电压：≤6V

4、基本参数

产品型号	公称直径(mm)	接头螺纹	测量范围（MPa）	使用环境条件
YTZ-150	Φ150	M20x1.5	与一般压力表相同	温度-40—70℃；相对湿度≤85﹪
