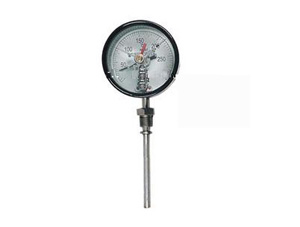

产品名称：电接点双金属温度计
产品编号：14167-238
产品型号：
更新时间：2013.06.09
企业单位：安徽长远机电股份有限公司

更多产品图片：

产品详细介绍：

1、应用
　　电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。

2、特点
　　现场显示温度，直观方便；
　　具有自动切断电源和报警功能；
　　安全可靠，使用寿命长；
　　多种结构形式，可满足不同要求

3、工作原理
　　电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。

4、主要技术参数
　　产品执行标准：JB/T8803-1998、GB3836-83
　　标度盘公称直径：100
　　精度等级：1.0、1.5
　　热响应时间：≤40s
　　防护等级：IP55

5、电气参数

额定功率（VA）	***高工作电压（V）	***大允许电流（A）
10	220VAC	0．7A
	24VDC

6、绝缘电阻

额定电压	直流试验电压（DC）	绝缘电阻
24VDC	100	7
220VAC	500	20

　　正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
　　设定点误差：设定点误差应不超过基本误差限的1．5倍。
　　切换差：切换差误差应不超过基本误差限的1．5倍。

8、型号及规格

型 号	测温范围℃	精度等级	保护管材料	规 格  L(mm)	安装固定装置
WSSX-400	-40-+80 0-+50 0-+100 0-+150 0-+200 0-+300 0-+400 0-+500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	75 100 150 200 300 400 500 750 1000	无固定装置
WSSX-410
WSSX-480
WSSX-401					可动外螺纹
WSSX-411
WSSX-481
WSSX-402					可动内螺纹
WSSX-412
WSSX-482
WSSX-403					固定螺纹
WSSX-413
WSSX-483
WSSX-404					固定法兰
WSSX-414
WSSX-484
WSSX-405					卡套螺纹
WSSX-415
WSSX-485
WSSX-406					卡套法兰
WSSX-416
WSSX-486

注：特殊形式可根据协议订货；

9、电接点接线方式(图)
