产品名称：铠装热电偶
产品编号：11750-462
产品型号：
更新时间：2013.06.08
企业单位：安徽长远机电股份有限公司

更多产品图片：

产品详细介绍：



1、应用
    通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
2、特点
      热响应时间少，减小动态误差；
      可弯曲安装使用；
      测量范围大；
      机械强度高，耐压性能好；
3、工作原理
      铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
      产品执行标准
      IEC584
      IEC1515
      GB/T16839-1997
      JB/T5582-91
5、测量范围及允差

型号	分度号	允差等级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRNK	K	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WRMK	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WREK	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004ltl	375~800	±0.004ltl	333~900
WRFK	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004ltl	375~750	±0.004ltl	333~750
WRCK	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004ltl	125~350	±0.0075ltl	133~1000
WRPK	S	±1°C	0~+1100	±2.5°C	0~600
		±[0.003(t-1100)]	1100~1600	±0.0025ltl	600~1600

6、常温绝缘电阻
      铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；
7、偶丝直径及材料

偶丝形式		单支式	双支式
套管直径		Ф2Ф3 Ф4 Ф5 Ф6 Ф8	Ф3Ф4 Ф5 Ф6 Ф8
套管材质	E﹑J﹑T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K﹑N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039

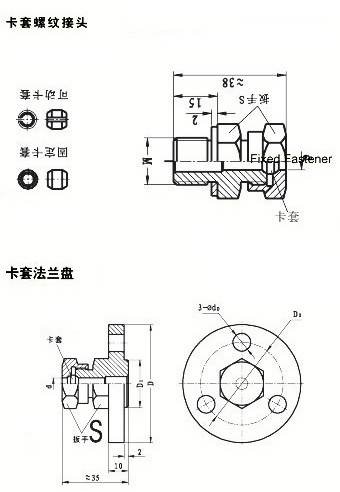

8、安装固定形式

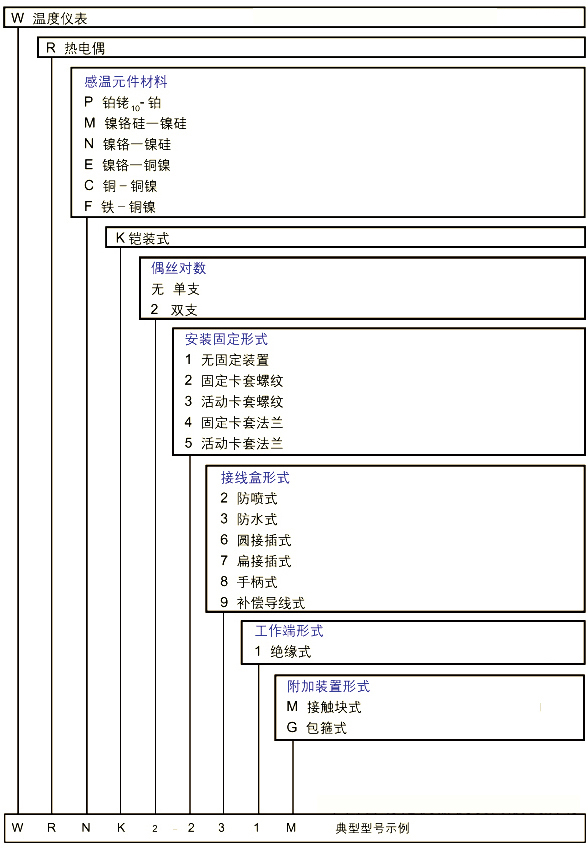

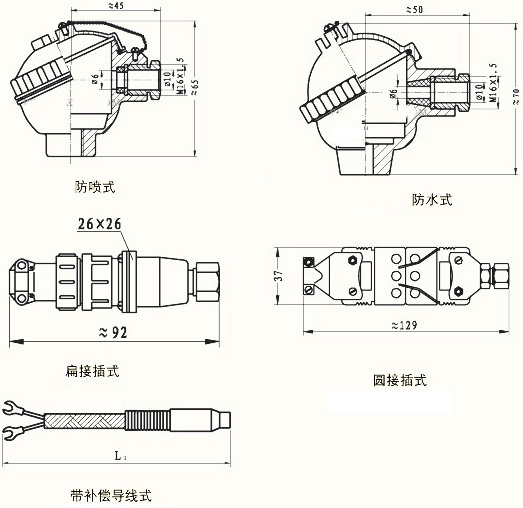

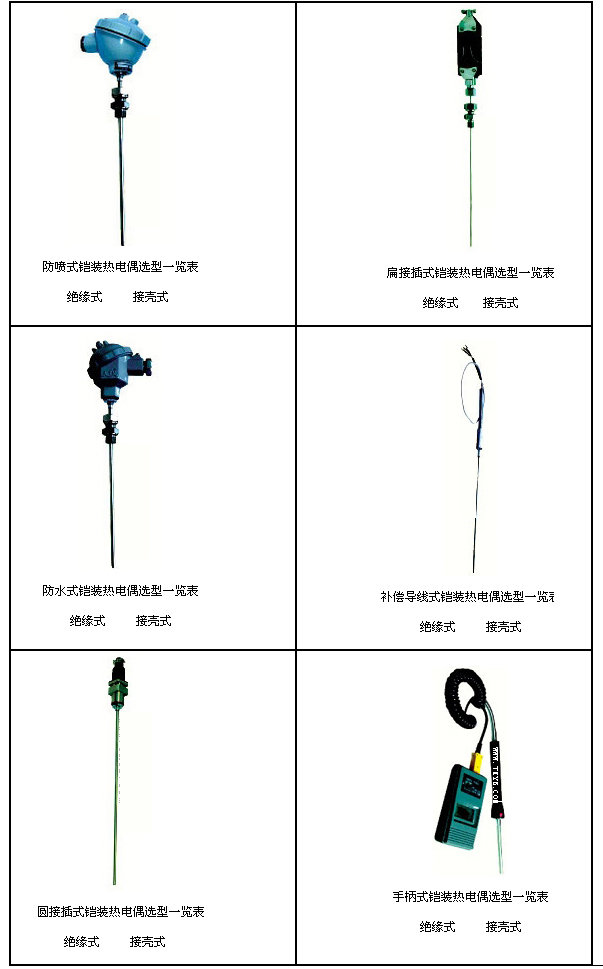

9、接线盒形式

10、铠装热电偶推荐使用温度

品  种	套管材料	外  径	使用温度（°Ｃ）
			长期使用	短期使用
镍铬-镍硅	1Cr18Ni9Ti	2.0	600	700
		3.0，4.0，5.0，6.0，8.0	800	900
	GH3030	2.0，3.0	800	900
		4.0，5.0	900	1000
		6.0，8.0	1000	1100
镍铬硅-镍硅	1Cr18Ni9Ti	2.0	600	700
		3.0,4.0,5.0,6.0,8.0	800	900
	GH3030	2.0,3.0	900	1000
		4.0,5.0	1000	1100
		6.0,8.0	1100	1200
	GH3039	2.0,3.0,4.0	1000	1100
		5.0,6.0,8.0	1100	1200
镍铬-铜镍	1Cr18Ni9Ti	2.0	500	600
		3.0,4.0,5.0	600	700
		6.0,8.0	700	800
铁-铜镍	1Cr18Ni9Ti	2.0	400	500
		3.0,4.0,5.0	500	600
		6.0,8.0	600	750
铜-铜镍	1Cr18Ni9Ti	2.0,3.0,4.0,5.0	250	300
		6.0,8.0	300	350
铂铑10-铂	GH3039	2.0,3.0,4.0	1000	1100
		5.0,6.0,8.0	1100	1200
