产品名称：高温高压热电偶
产品编号：112634-952
产品型号：
更新时间：2013.06.08
企业单位：安徽长远机电股份有限公司

更多产品图片：

产品详细介绍：

1、应用

  适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。

2、主要技术参数

  电气出口：M20x1．5,NPT1/2

  连接尺寸：M20x1．5, NPT1/2

  防护等级：IP65

  隔爆等级：d‖BT4, d‖CT5

  公称压力：15-40MPa

3、型号及规格

型 号	分 度 号	测温范围℃	热响应时间	保护管材料	规格 Lxl
WRNG-430 WRN2G-430	K	0-800	＜180S	1Cr18Ni9Ti	380x150 430x200 480x250 530x300 580x350 630x400 680x450
WREG-430 WRE2G-430	E	0-600
WRNG-440 WRN2G-440	K	0-800
WREG-440 WRE2G-440	E	0-600

1. 热电偶I级按协议订货；
2. 保护管其余材质按协议订货；
3. 型号430为防水式，型号440为隔爆式。

4、保护管材质及选用

材   质	使 用 温 度℃	特 点 及 用 途
1Cr18Ni9Ti	-200—800	具有高温耐蚀性，通常为一般耐热钢使用
304	-200—800	低碳含量，具有******耐晶间腐蚀性，通常作为一般耐热钢使用
316	-200—750	低碳含量，具有******耐晶间通常作为耐热钢使用
316L	-200—750	超低碳含量，具有******耐晶间腐蚀性，通常作为耐热钢使用
310S	-200—1000	具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用
GH3030	0—1100	镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用

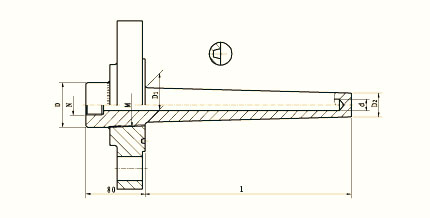

5、套管形式选择

法兰可选择900（PN15）—2500LB（PN40）RJ等不同形式。

代 号	N	M	D	d	D1	D2
A	M20x1．5(NPT1/2)	NPT1″	Φ34	Φ9	Φ23	Φ18
B		NPT11/4″	Φ45	Φ9	Φ28	Φ23

6、法兰型号及规格

法兰标准代号

标 准 代 号	文 件 编 号
中 国 国 家 标 准	GB9112-9131-88
zg****化工部标准	HG20592-20635-97 （HGJ44-76-91） （HG5001-5028-58）
zg****机械部标准	JB/T74-90-94 （JB81-82-59）
美 国 标 准	ASME/ANSI  B16．5-88
德 国 标 准	DIN 2628-2638-1975
日 本 标 准	JIS2201-1796

7、法兰规格

  CLASS150-600 RF
  CLASS900-2500 RJ

8、选型须知

1. 型号
2. 分度号
3. 精度等级
4. 保护管材质及形式
5. 法兰规格及形式
6. 长度或插入深度
